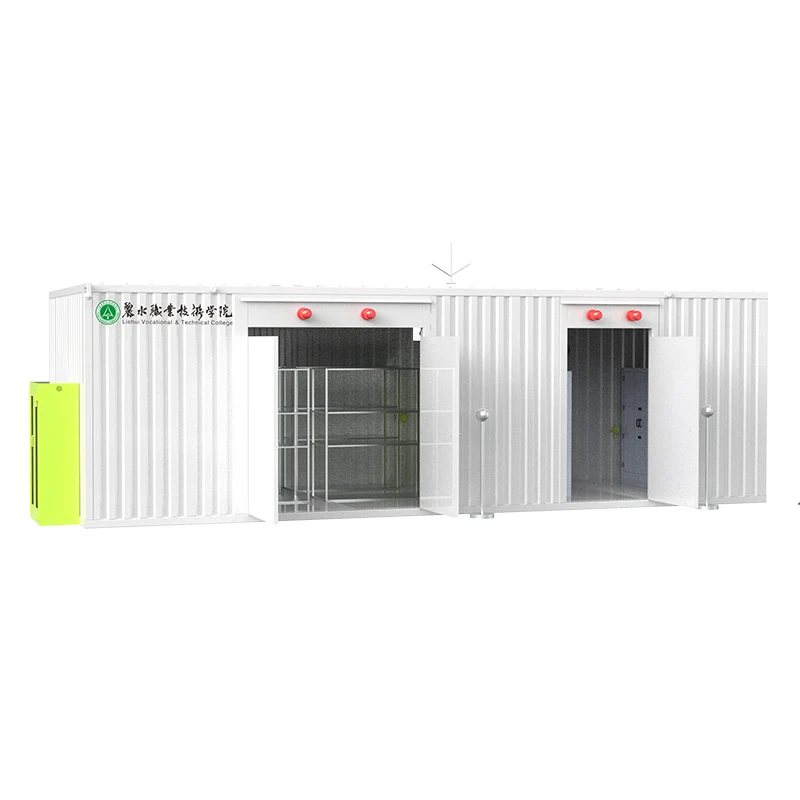

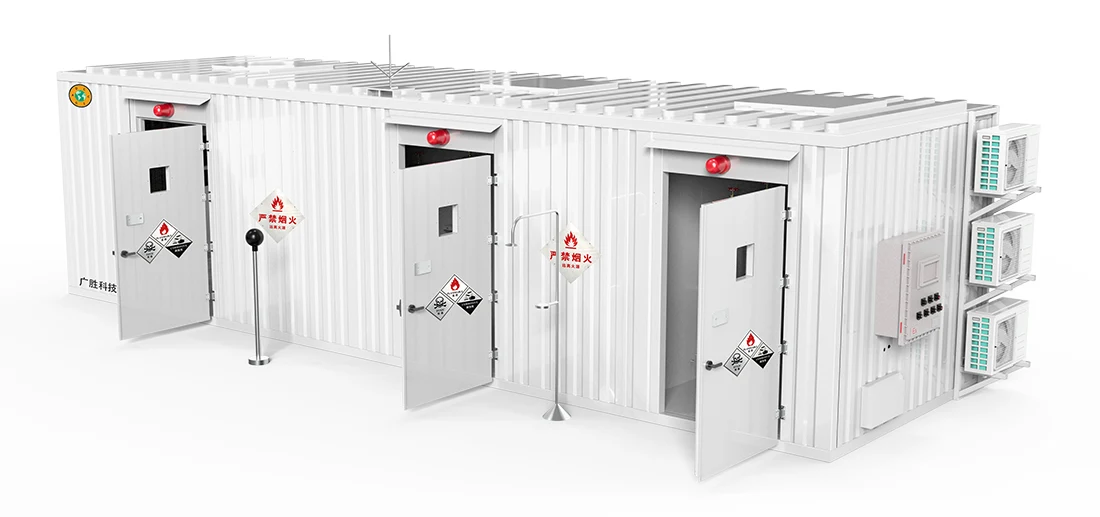

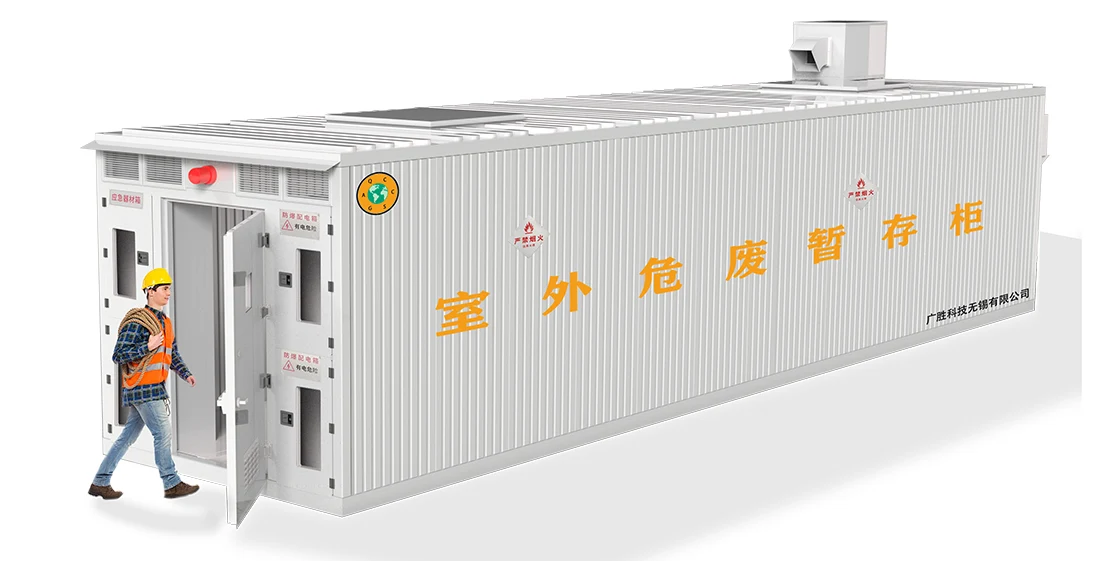

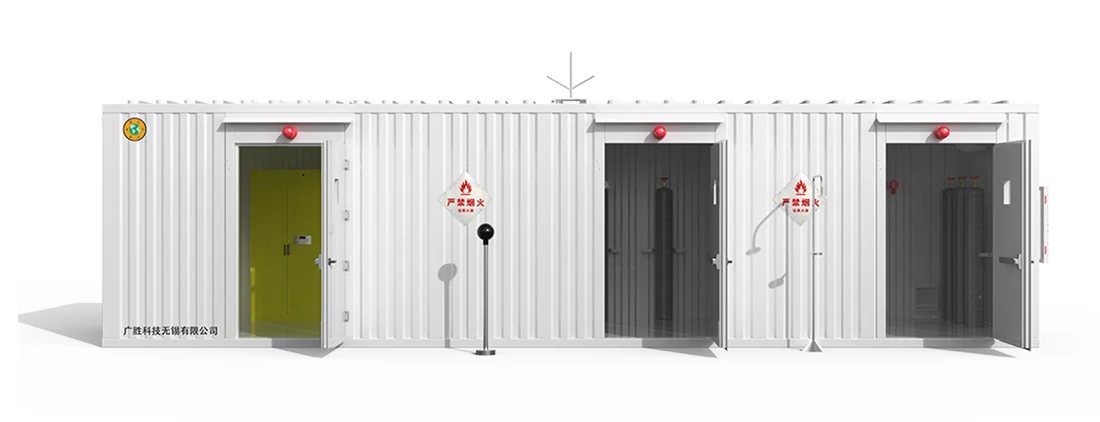

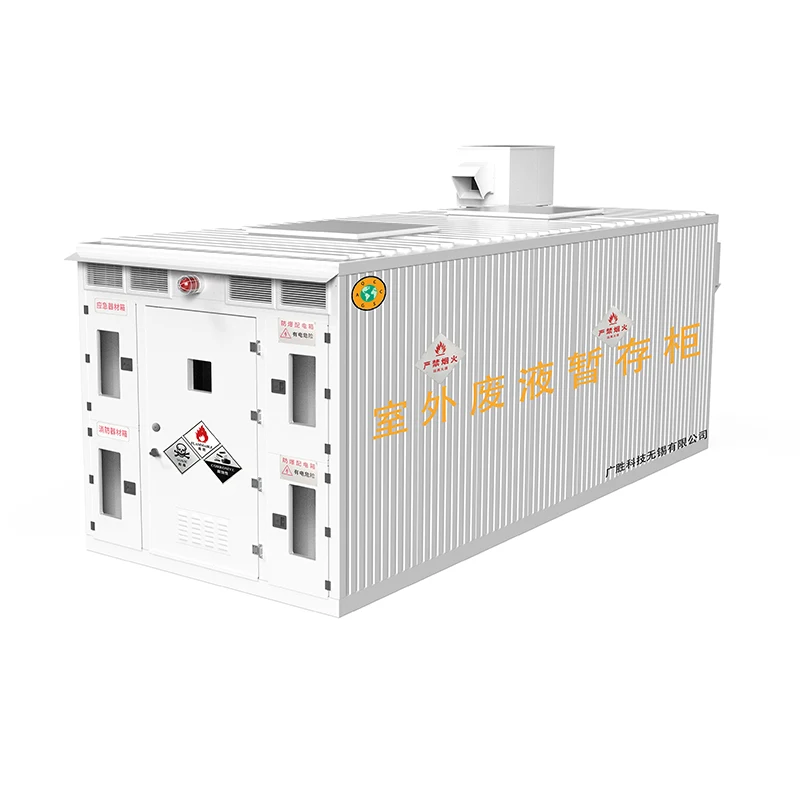

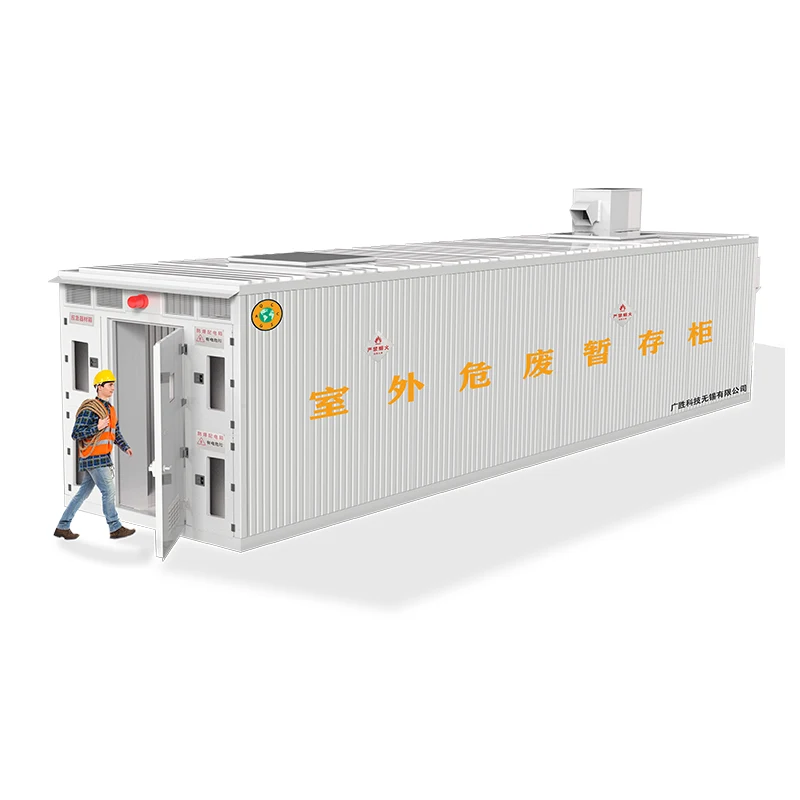

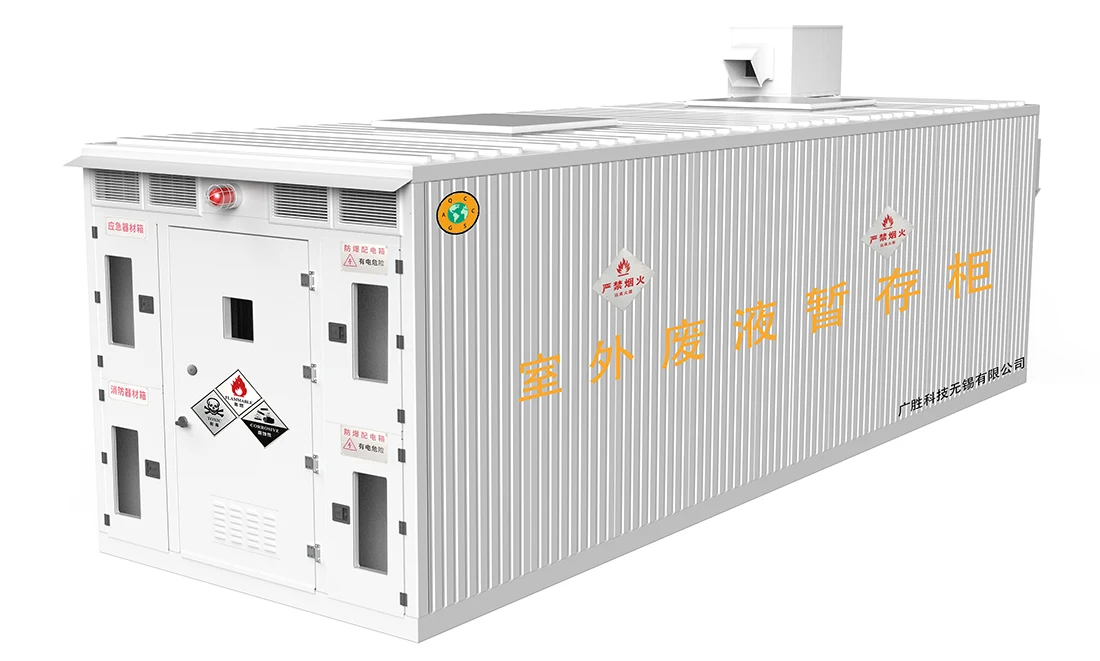

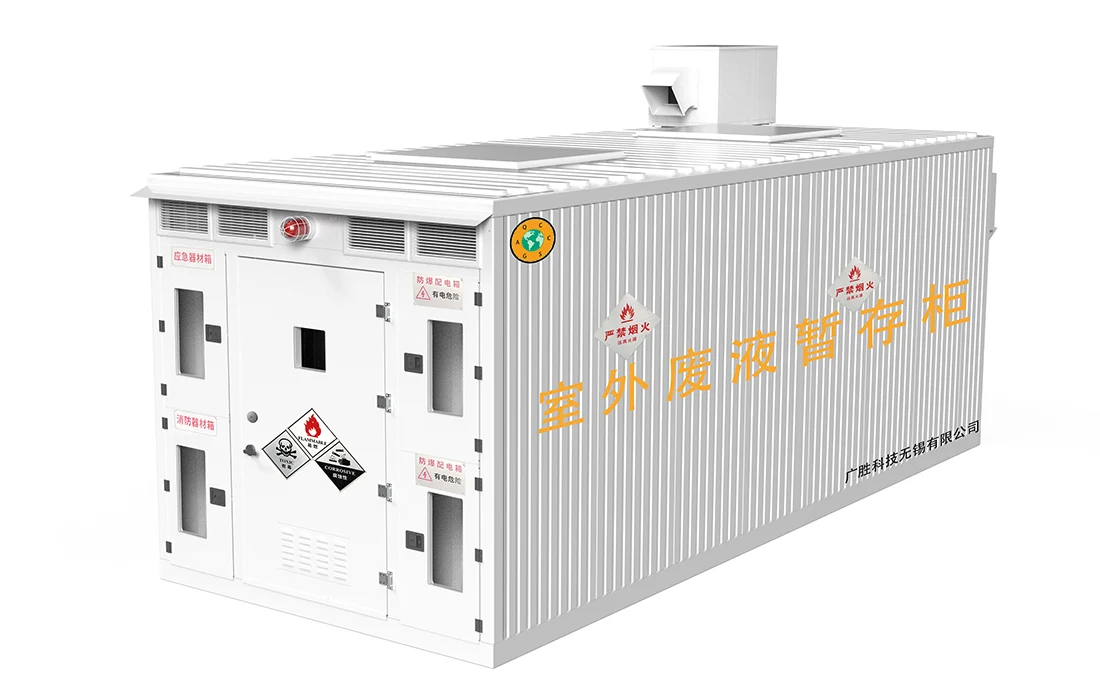

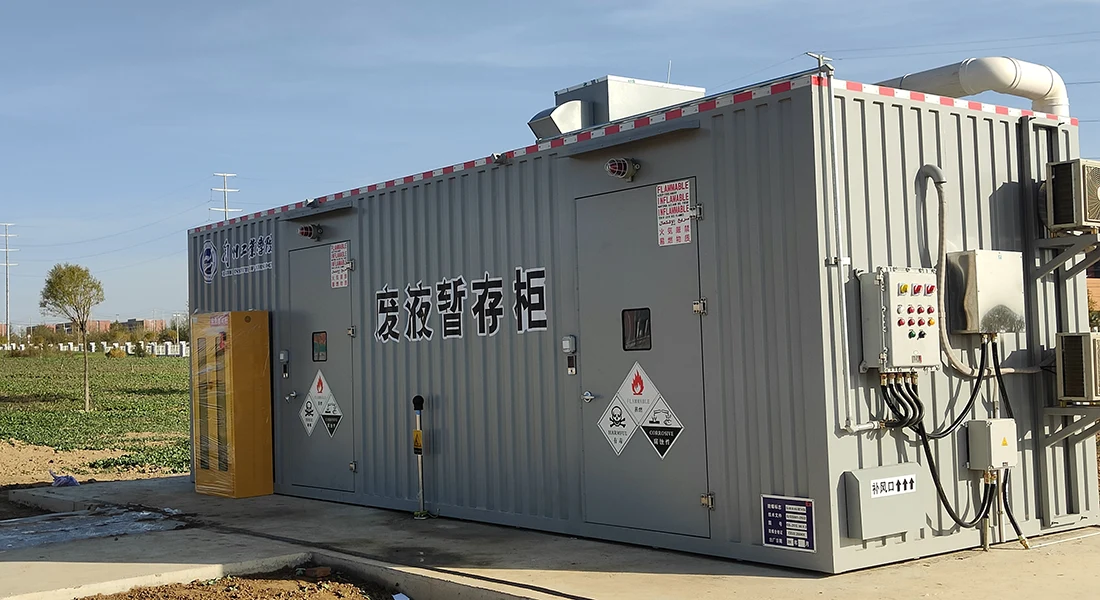

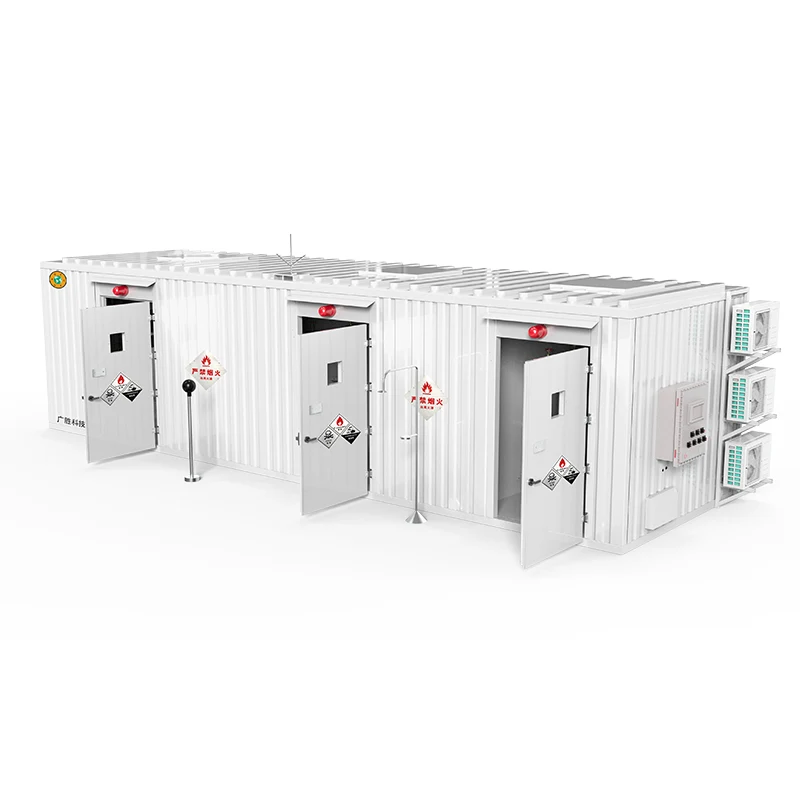

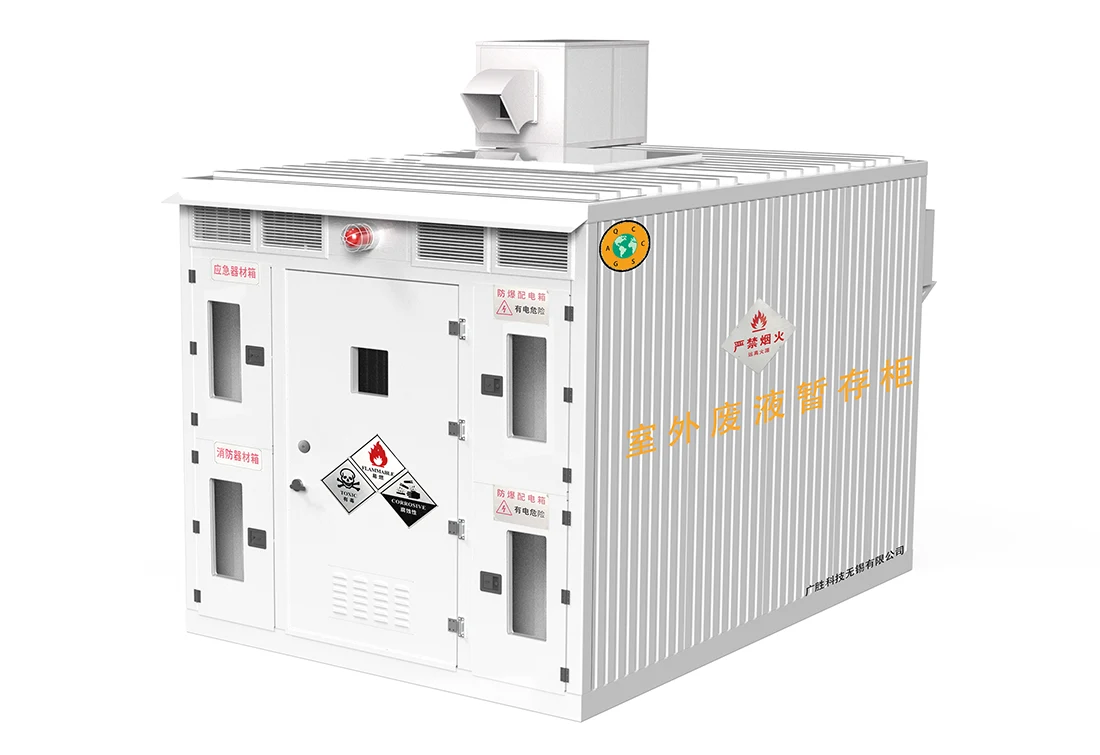

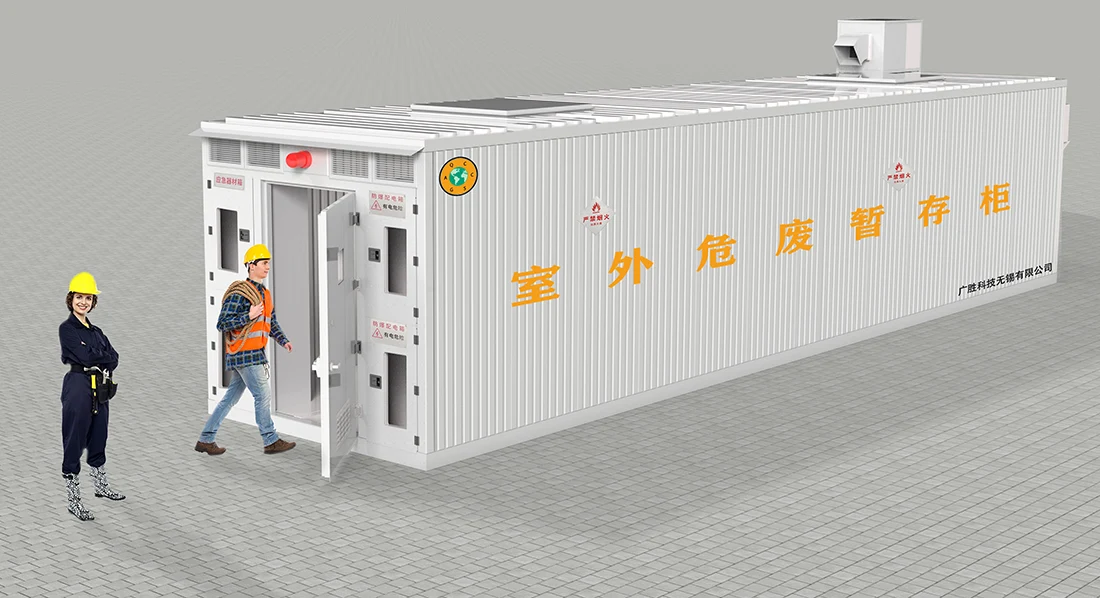

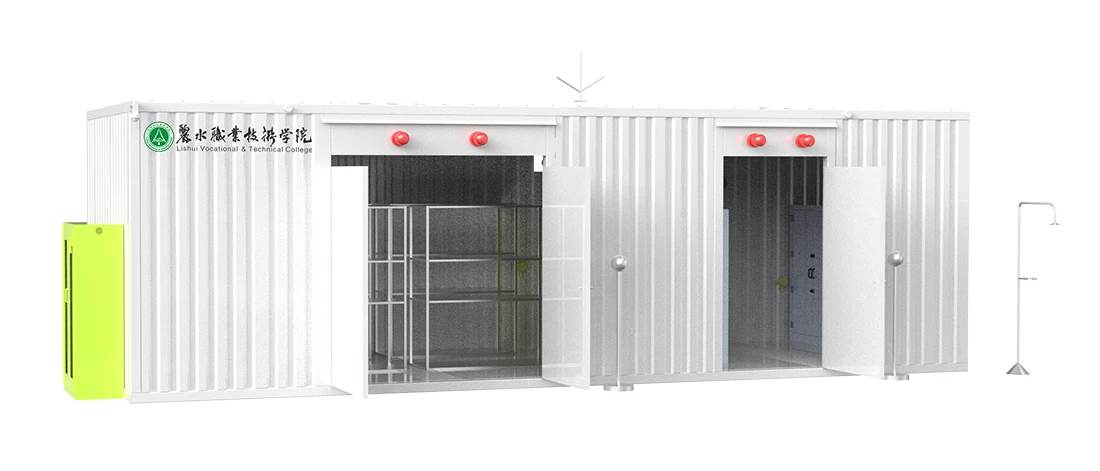

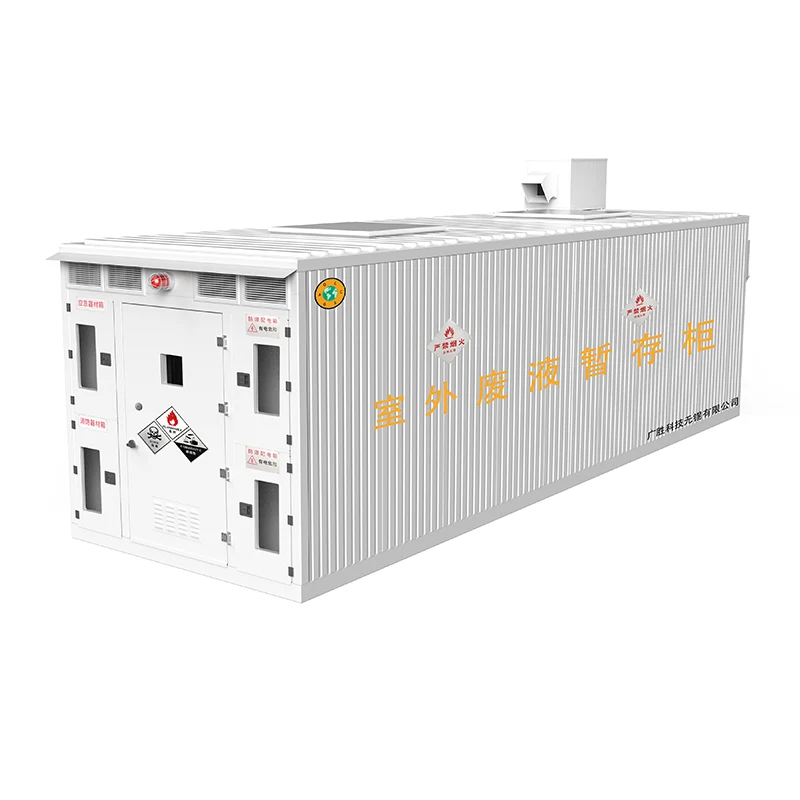

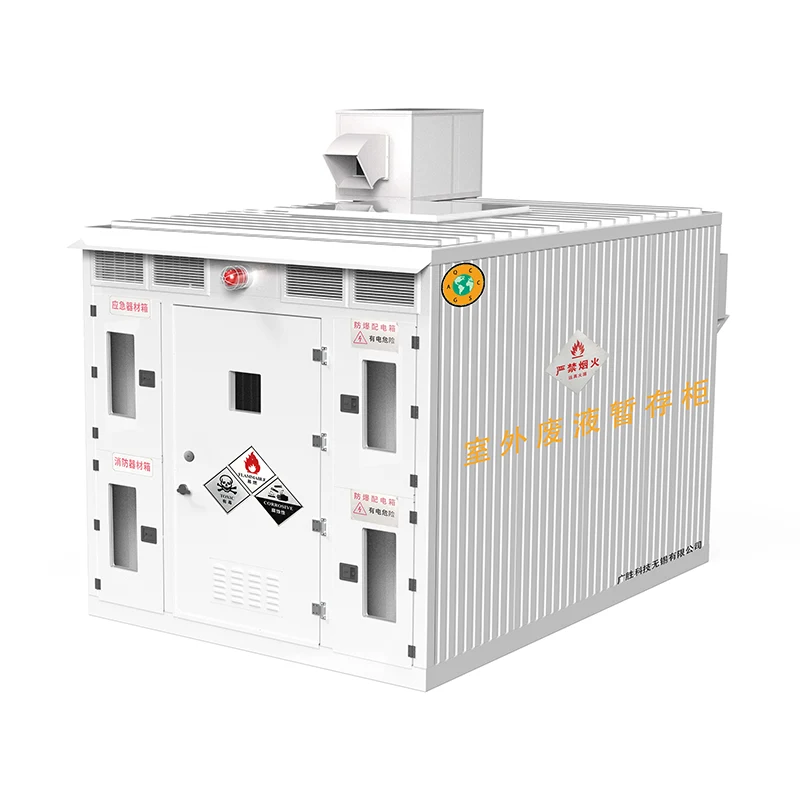

Sprogimui atsparus pavojingų atliekų konteinerių sandėlis

Serialas Skaičius

Struktūra Vardas

Funkcija, Parametrų aprašymas ir konfigūracija

1

kabinetas

Spintelės rėmas daugiausia pagamintas 2,0 mm Corten A plieno plokščių. Išorinė spintelė sudaryta iš plieninio rėmo, vertikaliai banguota pusė - plokštės ir galas - plokštės, o horizontaliai ir vertikaliai gofruotas viršus - plokštės, kurios visos yra presuotos nuo šalčio - valcuotos plieno plokštės. Visa spintelės išorė apipurkšta anti - rūdžių dažai, vidinės sienos padengtos antikoroziniais dažais ir dugnas apipurškiamas politetrafluoretilenu. Visame kabinete yra anti- korozijos galimybės.
Vidinėje spintelės sienelėje panaudota A klasės ugniai atspari ir šilumos izoliacija medžiagų, kurių izoliacijos sluoksnio storis ≥80 mm.
Sprogimo atveju spintelės viršuje yra įrengta sprogimo – ventiliacija plokštės, su 2 sprogimo – 1,1*1,1 m dydžio ventiliacijos angomis ir slėgiu - reljefo plotas ≥0,11m²/m³. Suprojektuotas slėgio reljefo paviršius pagal BGV B4 standartą. Sprogimo dangteliai – išleidimas plokštės yra laisvai sumontuotos su fiksuotomis grandinėmis ir automatiškai nukris atgal po slėgio sumažinimo. Įrengtos sprogimo - ventiliacijos plokštės sniego stogeliai, apsaugantys nuo lietaus ir sniego. Sprogimo - išleidimo slėgis yra 580Mpa.
Spintos durys pagamintos iš viengubų arba sudėtinių medžiagų, turinčių tokias funkcijas kaip atsparus ugniai, atsparus žaibai, antistatinis, antikorozinis ir ne - kibirkščiuojantis. Jame yra vidinis gaisro gesinimo stūmimo strypo užraktas. Kai stūmoklis naudojamas durims atidaryti, jis suveiks 100 decibelų garsą susieto signalo signalo garsas. Gaisro ir įvairių ekstremalių situacijų atveju tai užtikrina, kad daug žmonių spintoje galėtų greitai ir saugiai pabėgti. Durys atsidaro evakuacijos kryptimi ir jas galima atidaryti iš vidaus.

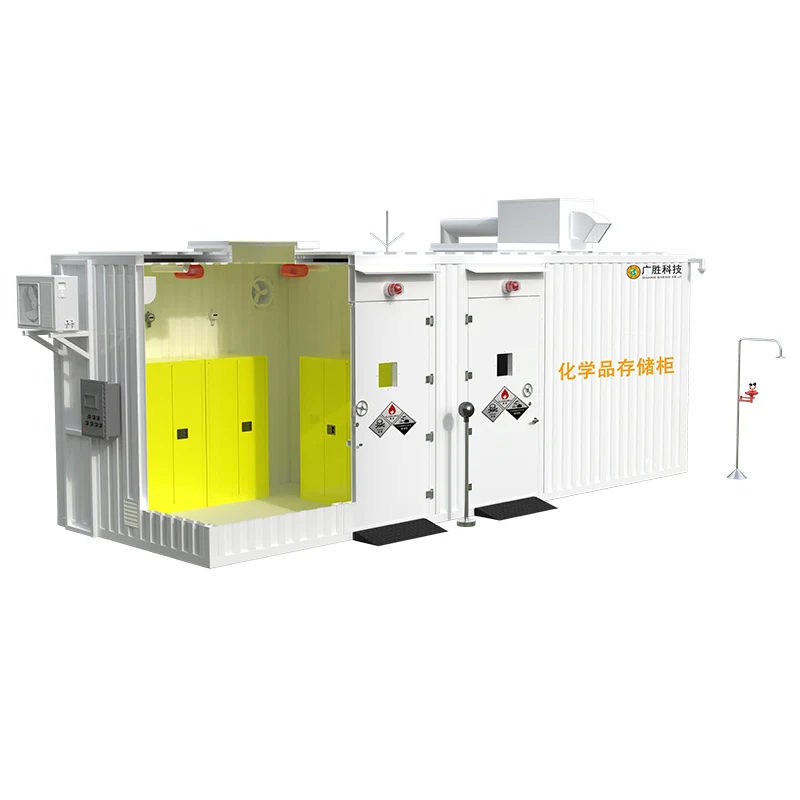

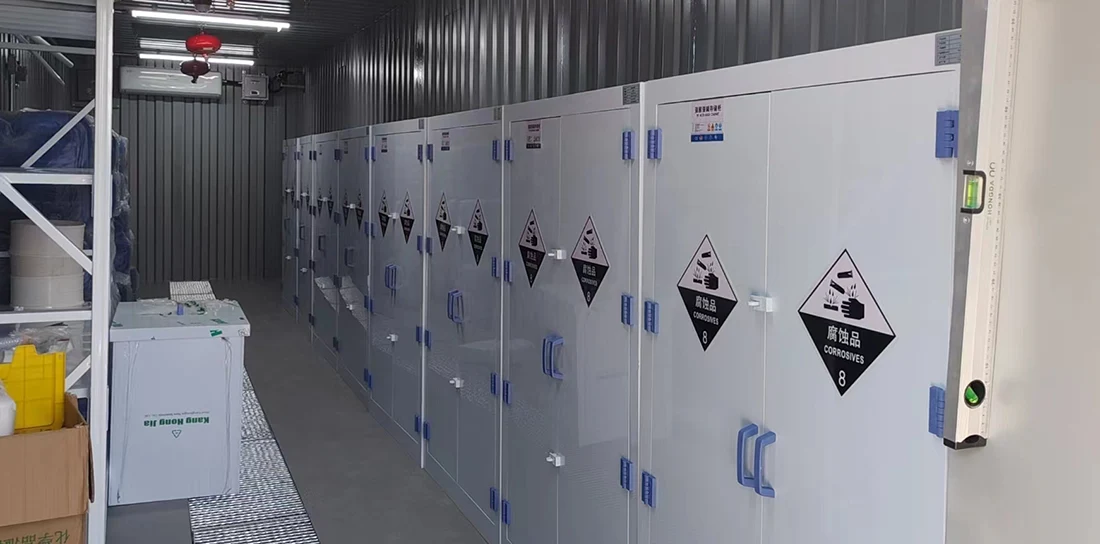

Spintelės vidus turėtų būti padalintas į zonas. Yra an operacinę patalpą, kad operatoriai galėtų imtis atitinkamų apsaugos priemonių prieš įeinant į sandėliavimo zoną. Yra degiosios ir sprogiosios saugyklos spintos viduje, o sandėliavimo vietos yra pagrįstai padalintos pagal skirtingus saugomus daiktus atskirtam saugojimui.

2

Išmanioji valdymo sistema

2.1 Valdymo sistema įrengta su 7 colių spalvotu ekranu, kuris gali rodyti įvairių būseną parametrus realiuoju laiku.
2.2 Visa įranga centralizuotai valdoma mikrokompiuterine sistema. Pagal kliento nustatytus parametrus kompiuterinė sistema automatiškai ir realiu laiku nustato kiekvieno jutiklio parametrus, ir valdo tokias funkcijas kaip prieigos kontrolė, apšvietimas, išankstinis įspėjimas ir signalizacija, ir temperatūros valdymas.
2.3 Galimo pavojaus atveju valdymo sistema įjungs garsinį signalą ir vizualinis signalas. Žadintuvo garsas yra didesnis nei 85 decibelai, užtikrinantis ilgą išankstinis įspėjimas apie atstumą.

3

Vidinė saugojimo sistema

Vidinė saugojimo sistema
3.1 Degi ir Sprogmenų laikymo spinta: 1 kompl
① Specifikacija: H1650W1090D460mm
3.2 Toksiška ir Pavojingų saugojimo spinta: 1 kompl
① Specifikacija: H1650W1090D460mm

4

Vėdinimo ir išmetimo sistema

Vėdinimo ir išmetimo sistema susideda iš 4 ventiliacijos žaliuzių ir vėdinimo kolektorių.
4.1 Spintelės viduje sumontuotos ventiliacijos žaliuzės, o vabzdžių ir Žaliuzės viduje įtaisyti nuo graužikų atsparūs tinkleliai oro įsiurbimui.

5

Išmetamųjų dujų valymo sistema

5.1 Valymo sistema susideda iš 1 plazminio valytuvo, prijungimo kolektorių ir kt.
5.2 Išmetamųjų dujų valymo sistema turi būti nepriklausoma nuo spintos ir prijungtas prie spintos vamzdynais, kad būtų lengviau prižiūrėti. Tai taip pat padeda sumažinti triukšmą, vibraciją ir žalą personalui eksploatacijos metu.
5.3 Išmetamosios dujos po valymo atitinka „Integruotą emisiją Oro teršalų standartas (GB16297)“.
5.4 Reikalavimai plazminiam valytuvui:
Apdorojamo oro tūris: 5000M³/h; Energijos sąnaudos: 400W

6

Temperatūros valdymo sistema

Temperatūros valdymo sistema susideda iš pilno vidinės sienos ugniai atsparaus ir šilumą izoliuojančio sluoksnio ir 1 sprogimui atsparus oro kondicionierius.
6.1 Uždedamas 50 mm storio A klasės ugniai ir šilumą izoliuojantis sluoksnis vidinę spintelės sienelę, kad būtų išvengta vidinės temperatūros perkaitimas veikiant saulės spinduliams.
6.2 Sprogimui atsparus oro kondicionierius yra sumontuotas spintelės viduje efektyviai sumažinkite vidinę temperatūrą, kai yra ir kambario temperatūra aukštas.
6.3 Reikalavimai sprogimui atspariam padalinto tipo oro kondicionieriui (langų blokai yra griežtai draudžiami, anti-vibracija ir triukšmo mažinimas būtini):
Nominali įtampa: 220V 50Hz
Nominali srovė vėsinimui/šildymui: 10,7/16,5A
Atsparumas vandeniui: 1P*4
Triukšmas (viduje/lauke): 40/59dB

7

Sprogimui atsparus maitinimo šaltinis Sistema

Sprogimui atsparus maitinimo šaltinis sistema susideda iš 1 atsparios sprogimui paskirstymo dėžės, 2 atsparios sprogimui žibintai ir 1 sprogimui atsparus avarinis žibintas.
7.1 Pagrindinės valdymo paskirstymo dėžutės korpusas pagamintas iš aliuminio lydinio ir padengtas epoksidine derva.

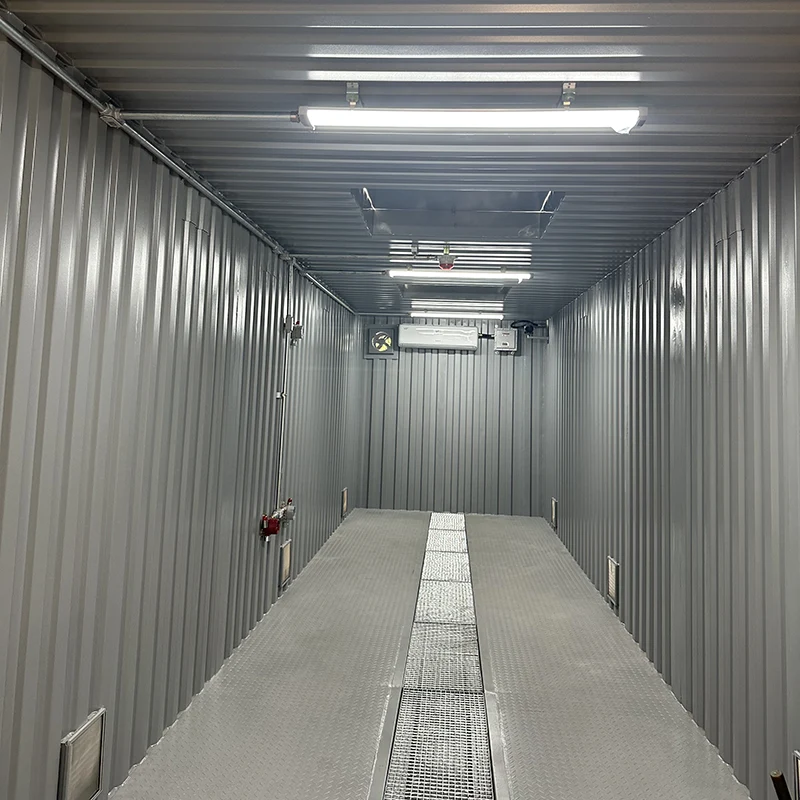

7.2 Vidinis apšvietimas naudoja sprogimui atsparias liuminescencines lempas ir an prie išėjimo sumontuota sprogimui atspari avarinė lemputė.
7.3 Vidinis temperatūros jutiklis, oro kondicionierius ir degiosios dujos Visi jutikliai yra sukurti su sprogimui atspariomis savybėmis.
7.4 Vidinės grandinės laidai nustatyti pagal atsparumą sprogimui reikalavimus.

8

Cheminių medžiagų nuotėkio atkūrimo sistema

8.1 Integruota nuotėkio sistema spintelės viduje gali tilpti 15% viso tūrio.

9

Gaisro gesinimas ir gesinimas Sistema

9.1 Du automatinės ugnies komplektai - gesinimo prietaisai sumontuoti viršuje, spintos viduje. Kai gaisro temperatūra pakyla, ugnyje esanti sausi milteliai – gesinimas prietaisas išmetamas iš purkštuko, veikiant azotui, kad užsidegtų - kovojantys. Gaisro gesinimo įtaisas pasižymi greito gesinimo savybėmis gaisro gesinimo greitis ir saugus naudojimas.
9.2 Viduje įrengti keturi 2kg sveriantys rankomis svaidomi gaisro gesinimo įrenginiai spinta, kurią galima rankiniu būdu išmesti gaisrui – gesinti skubios pagalbos.

10

Asmeninės apsaugos priemonės

10.1 Įterptas asmeninis apsauginės įrangos dėžutėje yra 2 specialių apsauginių komplektų drabužiai, 2 specialių apsauginių kaukių komplektai, 2 poros apsauginių pirštinių, 2 porų apsauginių akinių ir kitų asmeninių apsaugos priemonių.
10.2 Jame taip pat yra 1 nuotėkio adsorbcijos trinkelių rinkinys, 10 dalių adsorbcinė medvilnė ir 2 kitų adsorbcijos reikmenų rinkiniai.

11

Elektrostatinės apsaugos įtaisas

11.1 Elektrostatinis žmogaus kūnas išleidimo stulpelis yra nustatytas prie spintelės durų, kurios yra prijungtos prie pagrindinės spintelės korpusas. Darbuotojai gali jį paliesti prieš įeidami, kad iškrautų statinis krūvis ant jų kūno, kad būtų išvengta elektrostatinio pavojaus.
11.2 Prie pagrindinio tinklo sumontuota nepriklausoma apsauga nuo žaibo ir viršįtampių maitinimo šaltinio prieigos taškas, kad būtų išvengta elektrostatinio pavojaus.
11.3 Elektrostatinė atleidimo sistema susideda iš trijų 2500505 mm kampiniai lygintuvai, įkišti tiesiai į žemę, kad būtų užtikrinta, jog spintelė statinė elektra mažesnė nei 4Ω.

12

Vaizdo stebėjimo sistema

12.1 Vienas sprogimas – vaizdo įrašas spintos viduje sumontuota stebėjimo kamera su itin aukšta 960P raiška ir naktinio infraraudonųjų spindulių stebėjimo funkcija.
12.2 Viena itin didelės raiškos 960p periferinė stebėjimo kamera įrengtas lauke.
12.3 RJ45 tinklo prievadas yra rezervuotas prisijungti prie mokyklos pagrindinio stebėjimo sistema.
12.4 Vaizdo stebėjimo sistema turi saugojimo ir atminties funkciją, kuri gali įrašyti daugiau nei vieno mėnesio stebėjimo duomenis ir juos galima peržiūrėti mobiliuosius telefonus ir kompiuterius bet kuriuo metu.

13

Nuotolinio stebėjimo sistema

13.1 Kiekvienas drėgmės rinkinys indikatorius, temperatūros jutiklis ir degiosios dujos spintos viduje sumontuotas stebėjimo jutiklis su įjungtu šviesos diodu - svetainės duomenų rodymo funkcija, skirta stebėti vidinę aplinką kabinetas.
13.2 Kiekvienas jutimo įrenginys gali stebėti spintos vidų realiu laiku 24 valandas per parą. Kai indikatoriai pasiekia nustatytas saugos reikšmes, valdymas sistema išmaniai vykdys įvairias šalinimo priemones ir signalizacijas.
13.3 Kai parametrų indikatoriai pasiekia nustatytas reikšmes, stebima sistema išsiųs tekstinį pranešimą klientui įspėti ir priminti.

14

Avarinis pabėgimas

14.1 Avarinės evakuacijos durys, kurios galima atidaryti iš vidaus, yra nustatyta spintelės gale. Avarinė situacija virš avarinės padėties sumontuota apšvietimo lemputė ir saugaus išėjimo indikatorius evakuacijos durys, palengvinančios personalo evakuaciją avariniu atveju.

15

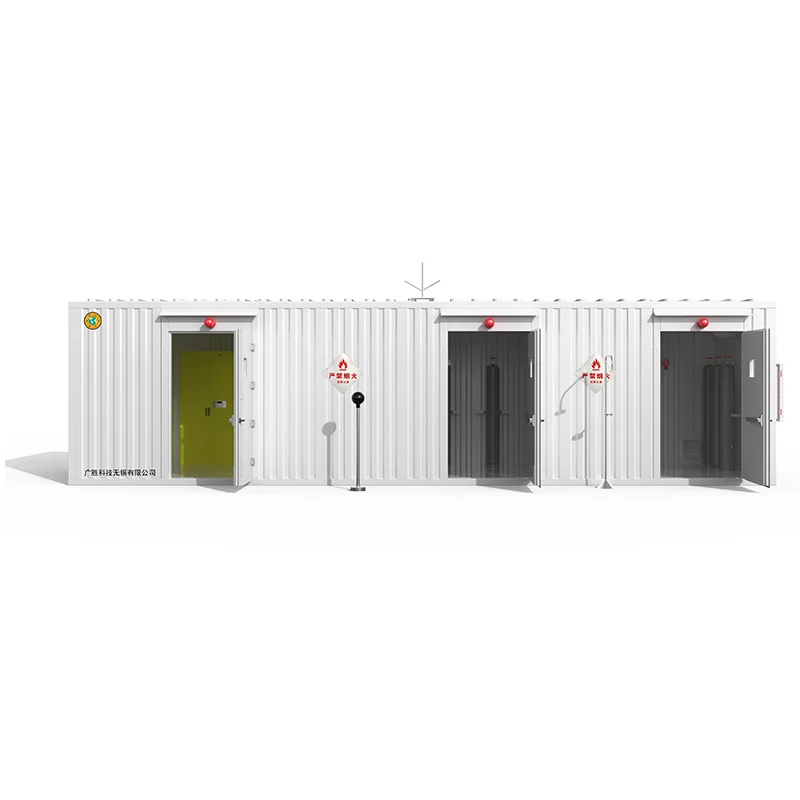

Avarinis akių plovimas ir dušas

15.1 Dušo aukštis yra 2100 mm ± 20 mm, o akių skalavimo skysčio aukštis yra 1030 mm ± 20 mm.
15.2 Akių plovimui ir dušui naudojama SU304 nerūdijančio plieno kombinuota konstrukcija, kurios gali atlaikyti > 5 kg/cm² vandens slėgį.
15.3 Jis sumontuotas vienoje pusėje už spintelės durų ir pasiekiamas per 5S kritiniu atveju.

Produkto modelis

Produkto parametrai

GS-ZCG01

Matmenys (m): L4W3H2.8

Įtampa (V): 380

Iš viso Galia (KW): 6

Vidinis Tūris (m³): 25

Bendros Mišios (T): 5,5

Oro tūris (m³/h): 3864-7728

Filtravimas Našumas (m³/h): 1704

Triukšmas (dB):≤70

Tvirtas ir Skysčių saugojimo talpa (T): skysčių laikymo talpa yra 2,88; Tvirta saugykla talpa yra 3,6

GS-ZCG02

Matmenys (m): L6W3H2.8

Įtampa (V): 380

Iš viso Galia (KW): 6

Vidinis Tūris (m³): 30

Bendros Mišios (T): 6,5

Oro tūris (m³/h): 3864–7728

Filtravimas Našumas (m³/h): 1704

Triukšmas (dB):≤70

Tvirtas ir Skysčių saugojimo talpa (T): skysčių talpa yra 4,08 ir yra kieta saugojimo talpa yra 5.

GS-ZCG03

Matmenys (m): L9W3H2.8

Įtampa (V): 380

Iš viso Galia (KW): 6

Vidinis Tūris (m³): 30

Bendros Mišios (T): 9,5

Oro tūris (m³/h): 3864–7728

Filtravimas Našumas (m³/h): 1704

Triukšmas (dB):≤70

Tvirtas ir Skysčių saugojimo talpa (T): skysčių talpa yra 6,58 ir yra kieta saugojimo talpa yra 8,4.

GS-ZCG04

Matmenys (m): L12W3H2.8

Įtampa (V): 380

Iš viso Galia (KW): 6

Vidinis Tūris (m³): 60

Bendros Mišios (T): 10,5

Oro tūris (m³/h): 3864–7728

Filtravimas Našumas (m³/h): 1704

Triukšmas (dB):≤70

Tvirtas ir Skysčio saugojimo talpa (T): Skysčio talpa yra 7,92, o kietoji saugojimo talpa yra 10,5.
