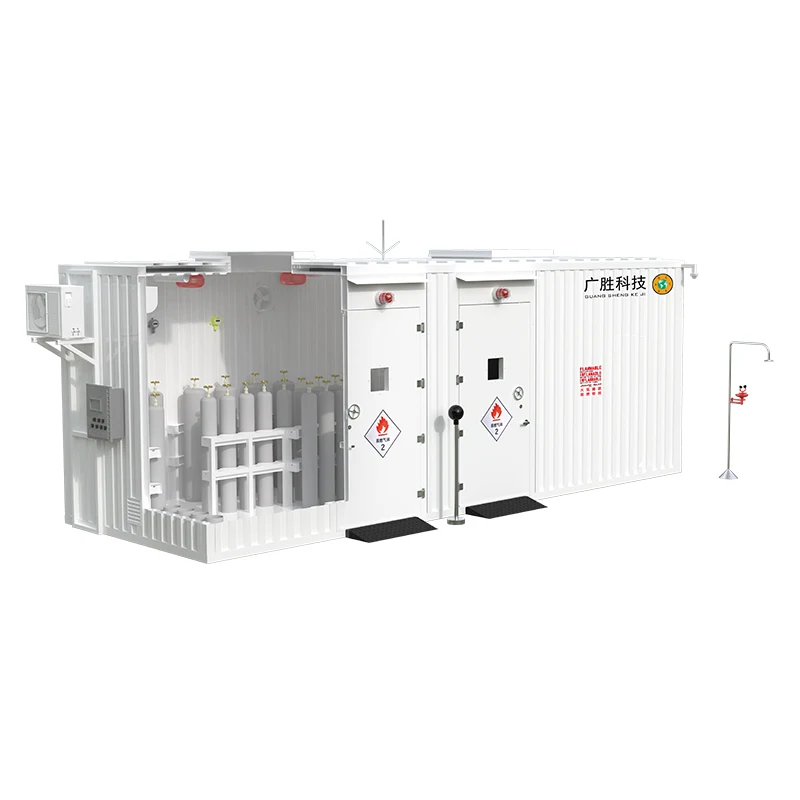

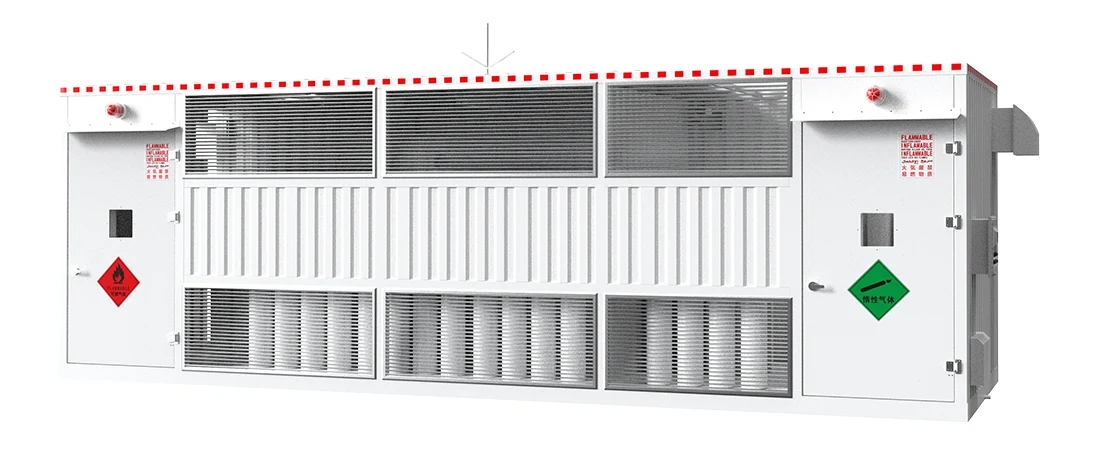

Sprogimui atsparus dujų balionų sandėliavimo konteinerių sandėlis

Serijos numeris

Struktūros pavadinimas

Funkcija, parametrų aprašymas ir konfigūracija

1

kabinetas

Spintelės rėmas daugiausia pagamintas iš 2,0 mm Corten A plieninės plokštės. Išorinė spintelė sudaryta iš plieninio rėmo, vertikaliai gofruota pusė - plokštės ir galas - plokštės, taip pat horizontaliai ir vertikaliai gofruotas viršus – plokštės, visos presuotos iš šaltai valcuoto plieno lėkštės. Visa spintos išorė nupurkšta antikoroziniais dažais, vidinės sienos padengtos antikoroziniais dažais, o dugnas yra purškiamas politetrafluoretilenu. Visa spintelė yra antikorozinė pajėgumus.
Vidinėje spintelės sienelėje panaudota A klasės ugniai atspari ir šilumos izoliacija medžiagos, kurių izoliacijos sluoksnio storis ≥150 mm.
Sprogimo atveju spintelės viršuje yra įrengta sprogimo – ventiliacija plokštės, su 3 sprogimo - ventiliacijos angomis, kurių dydis yra 1,1 * 1,1 m, ir slėgio reljefo plotas yra ≥0,11m²/m³. Suprojektuotas slėgio reljefo paviršius pagal BGV B4 standartą. Sprogimo dangteliai – išleidimas plokštės yra laisvai sumontuotos su fiksuotomis grandinėmis ir automatiškai nukris atgal po slėgio sumažinimo. Įrengtos sprogimo - ventiliacijos plokštės sniego stogeliai, apsaugantys nuo lietaus ir sniego. Sprogimo - išleidimo slėgis yra 580Mpa.
Spintos durys pagamintos iš viengubų arba sudėtinių medžiagų, turinčių tokias funkcijas kaip atsparus ugniai, atsparus žaibai, antistatinis, antikorozinis ir ne - kibirkščiuojantis. Jame yra vidinis gaisro gesinimo stūmimo strypo užraktas. Kai stūmoklis naudojamas durims atidaryti, jis suveiks 100 decibelų garsą susieto signalo signalo garsas. Gaisro ir įvairių ekstremalių situacijų atveju tai užtikrina, kad daug žmonių spintoje galėtų greitai ir saugiai pabėgti. Durys atsidaro evakuacijos kryptimi ir jas galima atidaryti iš vidaus.

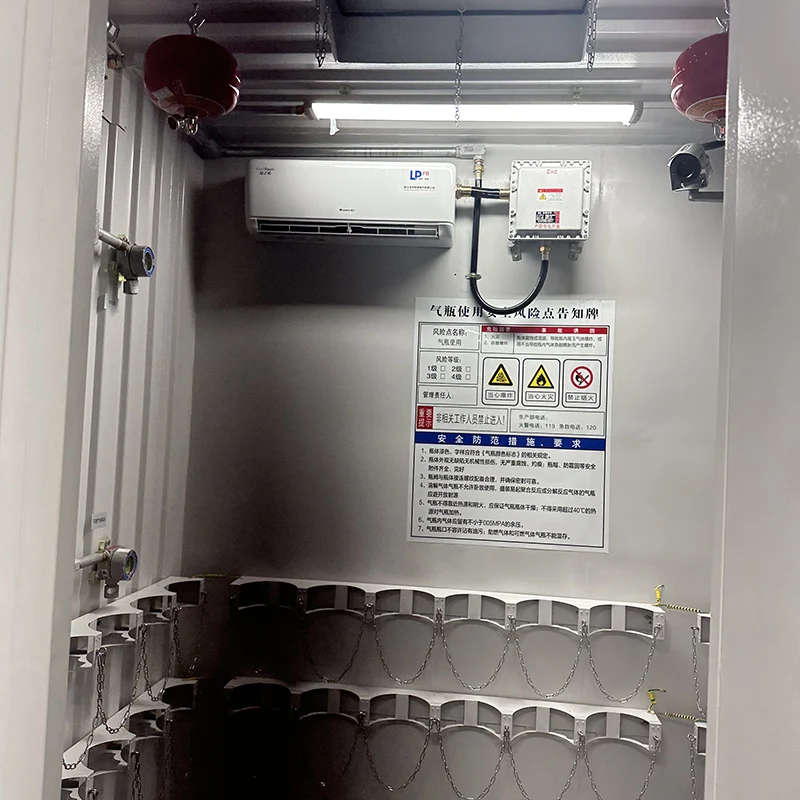

Spintelės viduje yra dujų baliono tvirtinimo kronšteinai dujoms tvirtinti cilindrai.

2

Išmanioji valdymo sistema

2.1 Valdymo sistemoje yra 7 colių pilnas - spalvotas ekranas, galintis realiai rodyti įvairių parametrų būseną - laiko.
2.2 Visa įranga centralizuotai valdoma mikrokompiuterine sistema. Pagal kliento nustatytus parametrus kompiuterinė sistema automatiškai ir realiu laiku nustato kiekvieno jutiklio parametrus, ir valdo tokias funkcijas kaip prieigos kontrolė, apšvietimas, išankstinis įspėjimas ir signalizacija, ir temperatūros valdymas.
2.3 Galimo pavojaus atveju valdymo sistema įjungs garsinį signalą ir vizualinis signalas. Žadintuvo garsas yra didesnis nei 85 decibelai, užtikrinantis ilgą išankstinis įspėjimas apie atstumą.

3

Vidinė saugojimo sistema

Vidinis Sandėliavimo sistema

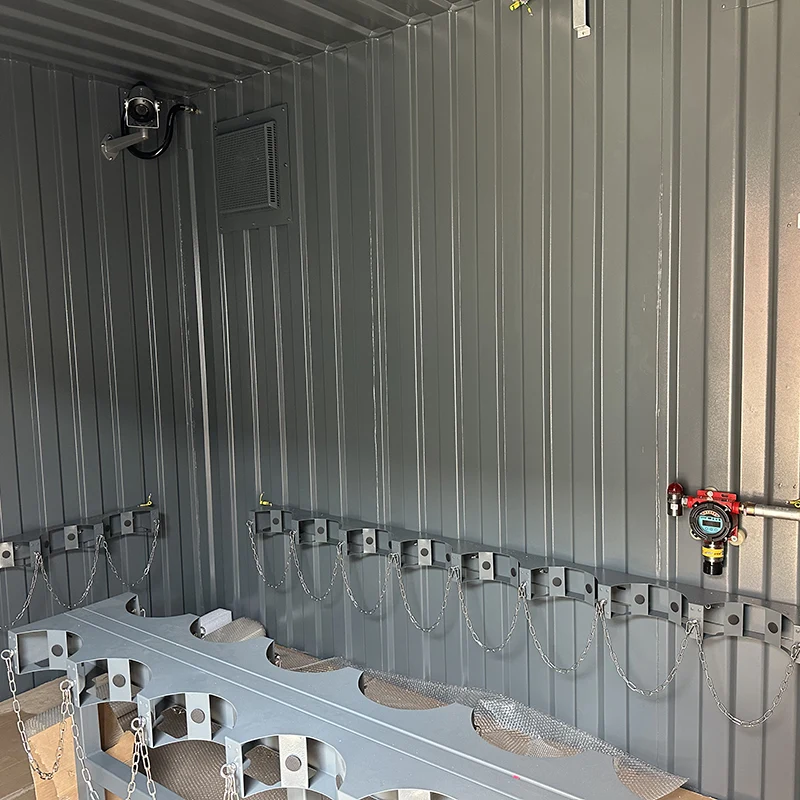

3.1 Dujos Cilindrų tvirtinimo kronšteinai: 45 komplektai

4

Vėdinimo ir išmetimo sistema

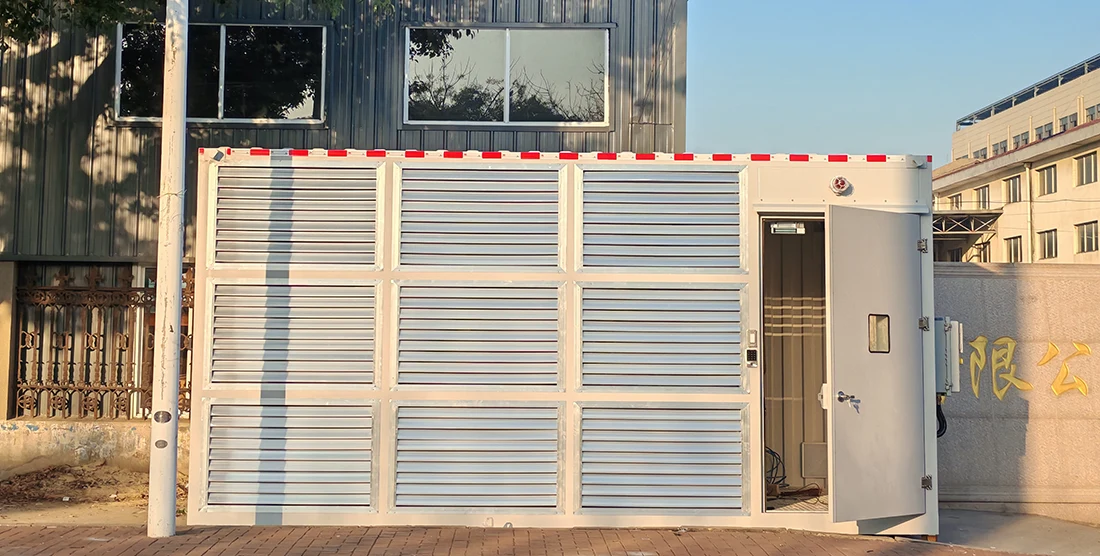

Vėdinimo ir išmetimo sistemą sudaro 4 ventiliacijos žaliuzės ir ventiliacijos kolektoriai.
4.1 Spintelės viduje sumontuotos ventiliacijos žaliuzės, o vabzdžių ir Žaliuzės viduje įtaisyti nuo graužikų atsparūs tinkleliai oro įsiurbimui.

5

Temperatūros valdymo sistema

Temperatūros valdymo sistema susideda iš pilnos - vidinis - siena - atsparus ugniai ir karščiui - izoliacinis sluoksnis ir 3 - atsparus sprogimui oro kondicionieriai.
5.1 Uždedamas 50 mm storio A klasės ugniai ir šilumą izoliuojantis sluoksnis vidinė spintos sienelė, kad neperkaistų vidinė temperatūra kai veikia saulės spinduliai.
5.2 Sprogimui atsparūs oro kondicionieriai yra sumontuoti spintelės viduje efektyviai sumažinkite vidinę temperatūrą, kai yra ir kambario temperatūra aukštas.
5.3 Reikalavimai, keliami sprogimui atspariems padalinto tipo oro kondicionieriams (langų blokai yra griežtai draudžiami, anti-vibracija ir triukšmo mažinimas būtini):
Nominali įtampa: 220V 50Hz
Nominali srovė vėsinimui/šildymui: 10,7/16,5A
Atsparumo vandeniui įvertinimas: 1P * 4
Triukšmas (viduje/lauke): 40/59dB

6

Sprogimui atspari maitinimo sistema

Sprogimui atspari maitinimo sistema susideda iš 1 Sprogimui atspari paskirstymo dėžė, 3 sprogimui atsparios lemputės ir 3 sprogimui atsparūs avariniai žibintai.
6.1 Pagrindinės valdymo paskirstymo dėžutės korpusas pagamintas iš aliuminio lydinio ir padengtas epoksidine derva.
6.2 Vidinis apšvietimas naudoja sprogimui atsparias liuminescencines lempas ir prie išėjimų įrengiami sprogimui atsparūs avariniai žibintai.
6.3 Vidinis temperatūros jutiklis, oro kondicionieriai ir degiosios dujos Visi jutikliai yra sukurti su sprogimui atspariomis savybėmis.
6.4 Vidinės grandinės laidai nustatyti pagal atsparumą sprogimui reikalavimus.

7

Gaisro gesinimo ir gesinimo sistema

7.1 Trys automatinio gaisro gesinimo komplektai prietaisai sumontuoti viršuje, spintelės viduje. Kai gaisras temperatūra pakyla, gaisro gesinimo įtaise yra sausų miltelių gaisrui gesinti, veikiant azotui, išmetama iš purkštuko. The gaisro gesinimo įtaisas turi greito gaisro gesinimo savybes greitis ir saugus naudojimas.

8

Elektrostatinės apsaugos įtaisas

8.1 Žmogaus kūno elektrostatinio atpalaidavimo kolonėlė nustatyta ties spintos durys, kurios yra sujungtos su pagrindiniu spintos korpusu. Personalas gali paliesti jį prieš įeidami, kad iškrautų savo kūno statinį krūvį kad būtų išvengta elektrostatinio pavojaus.
8.2 Prie pagrindinio tinklo sumontuota nepriklausoma apsauga nuo žaibo ir viršįtampių maitinimo šaltinio prieigos taškas, kad būtų išvengta elektrostatinio pavojaus.
8.3 Elektrostatinė atleidimo sistema susideda iš trijų 2500 * 50 * 5 mm kampų lygintuvai įkišti tiesiai į žemę, siekiant užtikrinti, kad spintelė būtų statiška elektros srovė yra mažesnė nei 4Ω.

9

Vaizdo stebėjimo sistema

9.1 Vienam sprogimui atspari vaizdo stebėjimo kamera montuojamas kiekvienos spintelės viduje su itin didelės raiškos 960P raiška ir nakties infraraudonųjų spindulių stebėjimo funkcija.
9.2 Viena itin didelės raiškos 960p periferinė stebėjimo kamera įrengtas lauke.
9.3 RJ45 tinklo prievadas yra rezervuotas prisijungti prie mokyklos pagrindinio stebėjimo sistema.
9.4 Vaizdo stebėjimo sistema turi saugojimo ir atminties funkciją, kuri gali įrašyti daugiau nei vieno mėnesio stebėjimo duomenis ir juos galima peržiūrėti mobiliuosius telefonus ir kompiuterius bet kuriuo metu.

10

Nuotolinio stebėjimo sistema

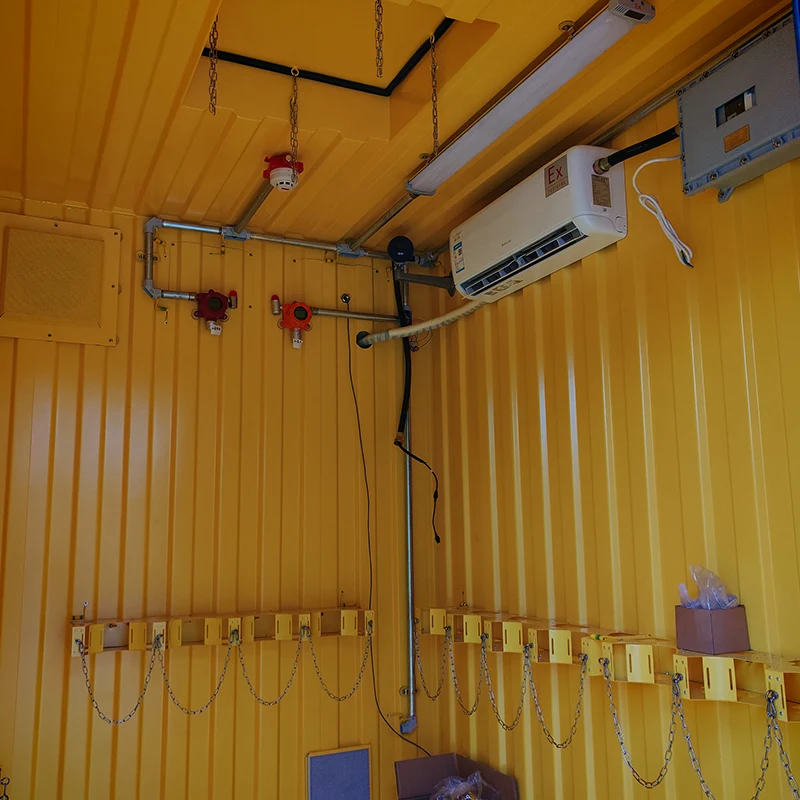

10.1 Kiekvienas drėgmės indikatoriaus įtaisas, a temperatūros jutimo įtaisas, degiųjų dujų stebėjimo jutiklis ir spintos viduje sumontuotas dūmų detektorius su LED on-site duomenimis ekrano funkcija, skirta stebėti vidinę spintos aplinką.
10.2 Kiekvienas jutimo įrenginys gali stebėti spintos vidų realiu laiku 24 valandas per parą. Kai indikatoriai pasiekia nustatytas saugos reikšmes, valdymas sistema išmaniai vykdys įvairias šalinimo priemones ir signalizacijas.
10.3 Kai parametrų indikatoriai pasiekia nustatytas reikšmes, stebėjimas sistema išsiųs tekstinį pranešimą klientui įspėti ir priminti.

11

Avarinis pabėgimas

11.1 Avarinio apšvietimo lempos ir apsauginis išėjimas virš spintos durų sumontuoti indikatoriai, palengvinantys personalą evakuacija avariniu atveju.

12

Avarinis akių plovimas ir dušas

12.1 Dušo aukštis yra 2100 mm ± 20 mm, o akių skalavimo skysčio aukštis yra 1030 mm ± 20 mm.
12.2 Akių plovimui ir dušui naudojama SU304 nerūdijančio plieno kombinuota konstrukcija, kurios gali atlaikyti > 5 kg/cm² vandens slėgį.
12.3 Jis sumontuotas vienoje pusėje už spintelės durų ir pasiekiamas per 5S kritiniu atveju.

Produkto modelis

Produkto parametrai

GS-GCW

Pagrindinis Spintelės matmenys (ilgis, plotis, aukštis)

H2800*W3000*L4000mm

H2800*W3000*L6000mm

H2800*W3000*L9000mm

H2800*W3000*L12000mm

Gali būti pritaikyti.

(Apskritai dvisluoksnė dėžutės konstrukcija, pagaminta iš 2,0 gofruotų lakštų)

Sprogimas - atsparus oro kondicionierius

Galia: 1,5KW (įskaitant oro kondicionieriaus nuotolinio valdymo pultą). Užtikrina, kad temperatūra spintoje išlieka žemesnė už saugią temperatūrą esant aukštai - vasaros temperatūros.

Žaliuzės

Ilgis: 260 mm; Aukštis: 280 mm

Sprogimas - įrodymas ventiliatorius

Galia: 0,18KW; Oro tūris: 2280m³/h ventiliacijai ir orui mainai

Ventiliatoriaus dangtelis + Filtro dėžutė

Įrengtas su aktyvuotos anglies filtru medvilnė filtravimo tikslams

Laikmatis (Sprogimui atsparus ventiliatoriaus jungiklis)

Ekranas Ekranas

Monitorius stebėjimo vaizdo įrašams

Sprogimas - vaizdo kamera

Naudojamas kartu su ekranu

Saugumas Užraktas

Poveikis – atsparus durų užraktas

Dujos Koncentracijos signalizacija

Galintis signalizacija vietoje ir nuotoliniu būdu

Žaibas Strypas

Už apsauga nuo žaibo

Apvalus Sprogimui atspari lempa

Galia: 40W; Sprogimui atsparus apšvietimas

Avarinė padėtis Įrangos spinta

Sudėtyje yra: Nešiojamieji gesintuvai, ugniai atsparios antklodės, gelbėjimosi kaukės ir kt.

Sausas - milteliniai gesintuvai

Už avarinė atsarginė kopija

Ugnis - atsparios antklodės

Už avarinė atsarginė kopija

Pabėgti Kaukės

Už avarinė atsarginė kopija

Sustabdytas Gesintuvai

Automatiškai suaktyvinamas, kai temperatūra pasiekia 68°C, talpa 4 kg gaisro gesinimo funkcija

Tvirtinimas Rėmas

Nerūdijantis - Plieninės grandinės, tinkamos 40L/50L dujų balionams

Anti - slydimas Rampa

Pagaminta iš languotos plokštės neslysta ir lengvai valdomos

Lietus Prieglauda

Už apsauganti nuo lietaus

Sprogimas - paskirstymo dėžutės įrodymas

Visą elektros dėžė pagaminta iš aukštos kokybės plieno plokščių ir pasižymi puikia ugnimi - prevencinė veikla. Pagrindinis maitinimo jungiklis ir ventiliatoriaus valdiklis yra sumontuotas dėžutės viduje.

Statinis Įžeminimo laidas

Už prieš - statiniais tikslais

Maitinimo laidas + Tee + Apvalus vamzdis

Elektros prietaisų maitinimo laidai, trijų krypčių alkūniniai laidai, kabelis - išdėstymas apvaliai vamzdžiai ir kabliukai

Vartotojas Informacinis krepšys

Vartotojas vadovas, atitikties sertifikatas, garantinis talonas, įrangos sąrašas ir įvairūs sertifikatus

Saugumas Ženklai

Už perspėjimo ir priminimo tikslais
