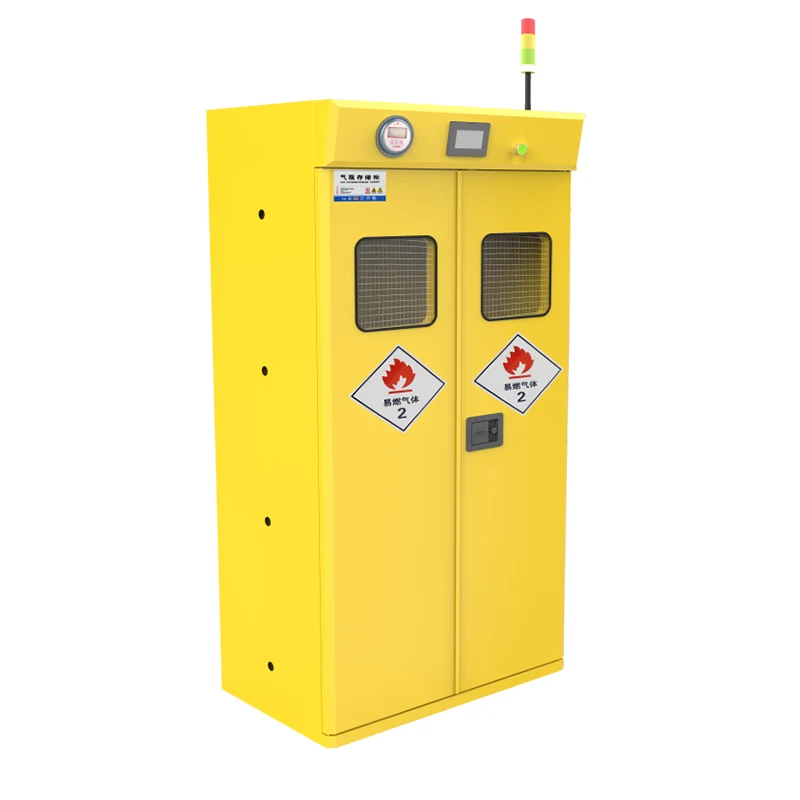

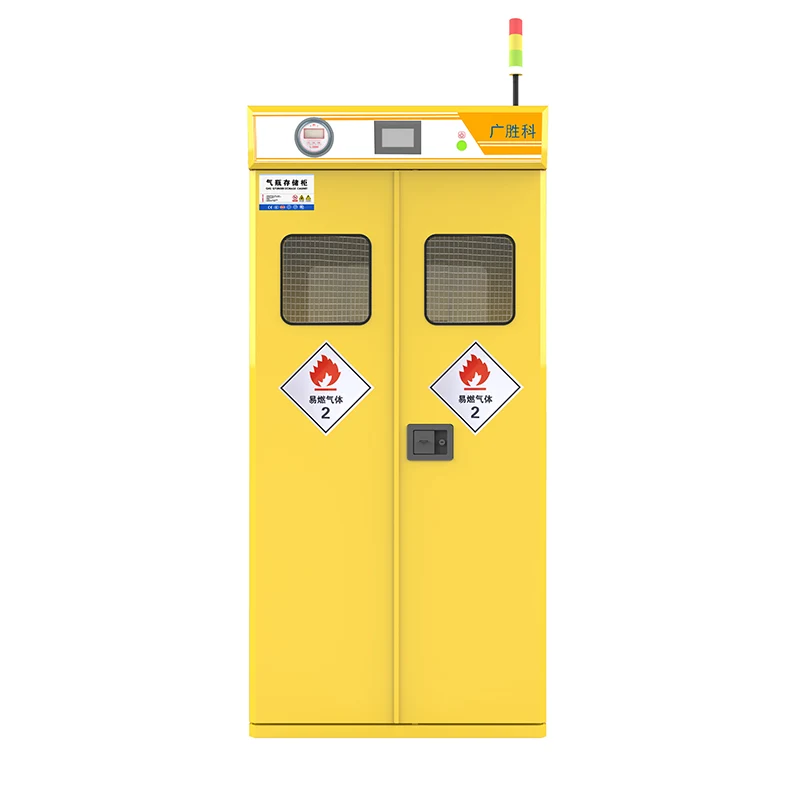

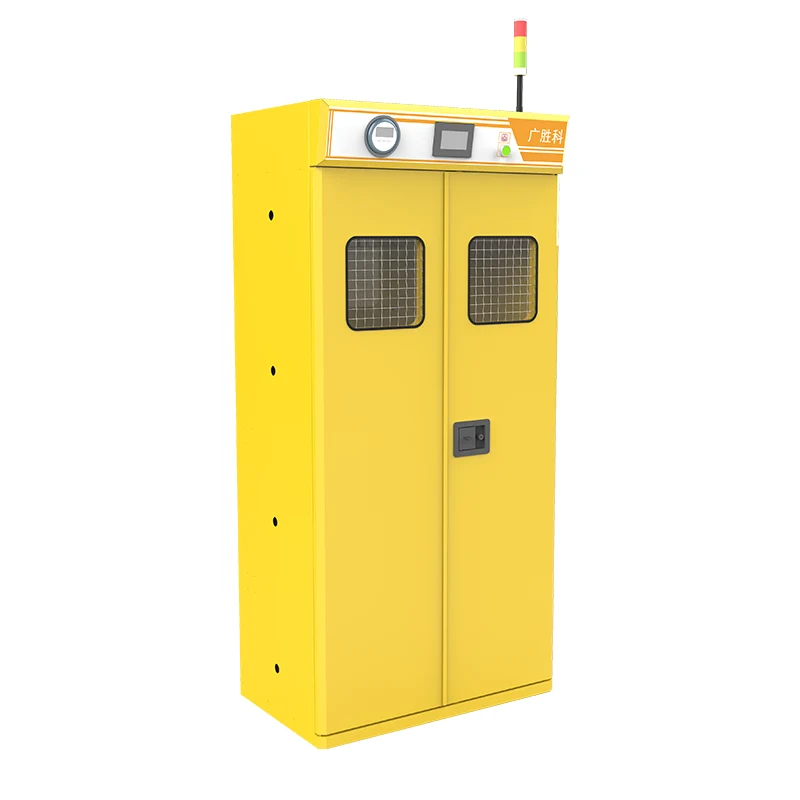

Išmani dviejų butelių sprogimui atspari dujų balionų laikymo spinta

Sprogimui atspari dujų balionų laikymo spinta yra saugus sprendimas, skirtas įvairioms pavojingoms degioms ir sprogioms dujoms, įskaitant metaną, acetileną, vandenilį, deguonį ir inertines dujas. Jame įrengta signalizacijos funkcija, užtikrinanti aukštą saugumą, patikimumą ir kokybę.

1. Spintelės korpusas

Spintelė pagaminta iš dvisluoksnių aukštos kokybės šalto valcavimo plieno plokščių, kurių kiekvienos storis ≥1,5 mm. Po ėsdinimo ir fosfatavimo paviršius yra elektrostatiškai apipurškiamas epoksidine derva, užtikrinančiu puikų atsparumą rūgštims, šarmams ir rūdims. Išorinė durų plokštė turi 1,5 mm storio struktūrą, o tarpsluoksnis užpildytas keraminio pluošto ugniai atsparia medžiaga.

2. Durų skydelis

Durų skydelyje yra nuimami vyriai ir permatomas sprogimui atsparus stiklinis stebėjimo langas priekyje, leidžiantis naudotojams stebėti spintoje esančių dujų balionų naudojimo būseną.

3. Peržiūros langas

Apžvalgos langas pagamintas iš grūdinto stiklo, pasižymintis unikaliu ir naujovišku dizainu.

4. PASIRUOTI Skylė

Spintelės šone yra PASS anga, užtikrinanti tinkamą dujų cirkuliaciją viduje.

5. Kilnojamasis tvirtinimo įtaisas

Kilnojamame tvirtinimo įtaise galima laikyti įvairaus aukščio ir skersmens dujų balionus. Jame naudojamas fiksuotas 304 nerūdijančio plieno grandinės tipo tvirtinimo mechanizmas, kad dujų balionai neapvirstų.

6. Mechaninis pedalas

Pedalas yra mechaninė rampos plokštė. Korpuso apačioje yra reguliuojamas nerūdijančio plieno reljefinis pedalas, kuris palengvina dujų balionų pakrovimą ir iškrovimą.

7. Užrakinimo įtaisas

Naudojamas trijų taškų jungties užraktas, užtikrinantis didesnį saugumą.

8. Signalizacija

Įdiegta garsinė ir vaizdinė signalizacijos sistema, sklindanti garsiai, bet neerzinanti.

9. Automatinė išmetimo sistema (pasirinktinai)

10. Dujų išmetimo vožtuvas

Dujų išmetimo vožtuvas turi dvigubo vožtuvo struktūrą. Jis automatiškai įspės ir išsijungs, kai dujų slėgis yra nepakankamas.

11. Neigiamas slėgio matuoklis

Neigiamas slėgis spintos viduje gali būti nustatomas pagal dujų rūšį. Tai leidžia vartotojams stebėti neigiamą slėgį spintelės viduje. Kai korpuso viduje esantis jutiklis aptinka dujų nuotėkį ir įjungia pavojaus signalą, automatiškai įsijungia viršutinis ventiliatorius, išstumdamas dujas į lauką per išmetimo vamzdį, kad būtų užtikrinta darbo zonos sauga.

12. Valdymo sistema

Valdymo sistemoje yra 40 dažniausiai naudojamų dujų parametrų, iš anksto įtaisytų pasirinkimui.

13. Automatinis durų uždarymo įtaisas

Temperatūrai už spintos ribų pasiekus 70°C, dujų baliono spintos durelių užraktas automatiškai išsilydys, o durys automatiškai užsidarys, neleisdamos ugniai plisti viduje.

14. Slėgio stebėjimas

Neigiamas slėgis dujų baliono spintelės viduje rodomas realiu laiku. Kai slėgis yra mažesnis už nustatytą vertę, ventiliatorius įsijungia automatiškai. Maksimalus neigiamas slėgis cilindro viduje gali siekti 60 paskalių.

15. Automatinis perjungimo įrenginys

Kai dujų slėgis viename balione yra nepakankamas, jis automatiškai persijungs į viso baliono plotą. Kai dujų slėgis abiejuose balionuose yra nepakankamas, pagrindinis vožtuvas automatiškai užsidaro.

16. Nerūdijančio plieno pusiau automatinė dujų perjungimo sistema

Ši sistema tinka C₂H₂, CO2, AR, N2, HE, O2 ir AIR. Maksimalus įėjimo slėgis yra 20 MPa, o išėjimo slėgis svyruoja nuo 0 iki 1,6 MPa. Jis veikia budėjimo režimu „1-use-1-1“ ir turi 4 membraninius vožtuvus (2 įjungimo ir išjungimo vožtuvus ir 2 prapūtimo vožtuvus), įskaitant slėgio mažinimo vožtuvą. Įėjimo ir išėjimo sąsajos yra 1/4 colio NPT (F).

17. Sprogimui atsparus solenoidinis vožtuvas

18. Skaitmeninis ekranas žemo slėgio aliarmas (RY-PLB)

Jis gali stebėti 1 - 4 kanalus su skystųjų kristalų ekranu, garsiniu ir vaizdiniu aliarmu bei skaitmeniniu ekranu.

19. Nerūdijančio plieno slėgio jutiklis

Diapazonas: 0 - 20MPa; Išėjimas: 4 - 20mA; Tikslumas: 0,5%FS; Montavimo sriegis: 1/4NPT

Atsargumo priemonės ir priežiūra

Tos pačios rūšies dujų balionus laikykite toje pačioje spintelėje. Nemaišykite skirtingų tipų dujų.

Montuodami dujų baliono spintelę padėkite ją prie sienos ir įsitikinkite, kad ji yra lygi.

Išbandykite žadintuvą kartą per savaitę. Paprastai naudokite neuždegtą žiebtuvėlį, kad kelias sekundes išleistumėte dujas šalia oro įleidimo angos. Jei aliarmas reaguoja garsiniu ir vaizdiniu perspėjimu, jis veikia tinkamai. Priešingu atveju kreipkitės į specialistą, kad jį apžiūrėtų ir suremontuotų. (Pastaba: bandymo metu niekada nepurkškite didelio kiekio didelės koncentracijos dujų tiesiai ant vidinio signalizacijos jutiklio, nes tai gali sugadinti jutiklį.)

Laikykite spintelės vidų švarią ir reguliariai valykite dulkes ar kitas šiukšles iš jutiklio oro įleidimo angos.

Pastaba: kai dujų balionai laikomi spintoje, normaliomis, ne žmogaus sukeltomis aplinkybėmis problemų neturėtų kilti. Norėdami išvengti lėtų arba nereaguojančių pavojaus signalų dėl ilgo neveiklumo, darbuotojai gali atlikti pavojaus signalų bandymus naudodami dūmus ir dujas, kad užtikrintų normalų gaminio veikimą. Savęs testavimas paprastai rekomenduojamas kartą per du mėnesius.

Parametras (specifikacija)

Funkcija ir taikymas

Išmanioji sprogimui atspari dujų balionų spinta išsiskiria pažangia išmaniąja saugos apsaugos sistema. Jame sumontuoti įvairūs didelio tikslumo stebėjimo zondai, įskaitant dujų koncentracijos stebėjimo zondus, slėgio stebėjimo zondus ir kt., kurie gali tiksliai stebėti dujų būseną spintoje realiu laiku. Aptikęs dujų nuotėkį, jis nedelsdamas skleis aukšto – decibelo garsinius ir vaizdinius signalus bei siųs pavojaus pranešimus į atitinkamų darbuotojų mobiliuosius įrenginius, kad būtų galima nedelsiant aptikti pavojų. Kai dujų slėgis spintoje pasikeičia neįprastai, išmanioji valdymo sistema greitai sureaguos ir automatiškai nutrauks dujų tiekimą, kad išvengtų saugos nelaimingų atsitikimų dėl slėgio problemų ir pašalintų pavojų pumpuruose.

Elektroninių lustų gamybos ceche gamybos procese naudojamos specialios dujos, tokios kaip silanas ir fosfinas, kurios yra degios, sprogios ir turinčios itin aukštus slėgio ir dujų grynumo reikalavimus. Išmanioji sprogimui atspari dujų balionų spinta gali stebėti šių dujų būseną realiu laiku. Atsiradus nuotėkiui ar nenormaliam slėgiui, jis greitai sukels signalą ir nutrauks dujų tiekimą, kad būtų užtikrintas cecho gamybos saugumas ir gaminio kokybė. Didelės apimties mokslinių tyrimų institucijų chemijos laboratorijose egzistuoja daug eksperimentinių dujų, o dujų naudojimo ir laikymo aplinka yra sudėtinga. Išmaniosios sprogimui atsparios dujų balionų spintos stebėjimo ir apsaugos funkcijos gali efektyviai susidoroti su sudėtingomis situacijomis, sukurti saugią ir patikimą eksperimentinę aplinką mokslininkams ir padėti sklandžiai vykdyti mokslinių tyrimų projektus.
